Grupo de válvulas de seguridad tipo SAF
Buccma se estableció en la zona de desarrollo económico y tecnológico de Jinnan, Tianjin en 1997. El taller cubre un área de 5000 ㎡ y tiene más de 120 empleados.
Palabras clave:
Grupo de válvulas de seguridad tipo SAF
Clasificación:
Grupo de válvulas de seguridad tipo SAF
Descripción del modelo
SAF 20 M 1 2 Y 1 N 210 A - S13
1 2 3 4 5 6 7 8 9 10 11
1. Código de producto: grupo de válvulas de seguridad tipo SAF
2. Diámetro nominal: 10, 20, 32mm
3. Forma de descarga: M-descarga manual E-descarga electromagnética
4. Material del bloque de válvulas: 1-acero al carbono
5. Material de sellado: 2-NBR; 6-FPM
6. Acción de la válvula solenoide: Y- descarga sin energía Z- descarga con energía
7. Tipo de voltaje: 1－24VDC; 3－220VAC
8. Válvula de alivio: N- ajustable con llave
9. Valor de ajuste de presión: hasta 31,5 MPa
10. Estándar de hilo:
11. Conector: conectar al acumulador (ver anexo), como S13-G2A:
2. Generalidades
El bloque de la válvula de cierre de seguridad SAF se utiliza entre el acumulador y el sistema hidráulico para controlar el encendido y apagado del aceite del acumulador, la protección contra sobrepresión, el alivio de presión y la descarga de aceite. Consiste principalmente en una válvula de cierre principal, una válvula de alivio incorporada y una válvula de alivio de presión manual El bloque de válvulas con una válvula direccional electromagnética sirve para descargar automáticamente el sistema hidráulico y el acumulador.

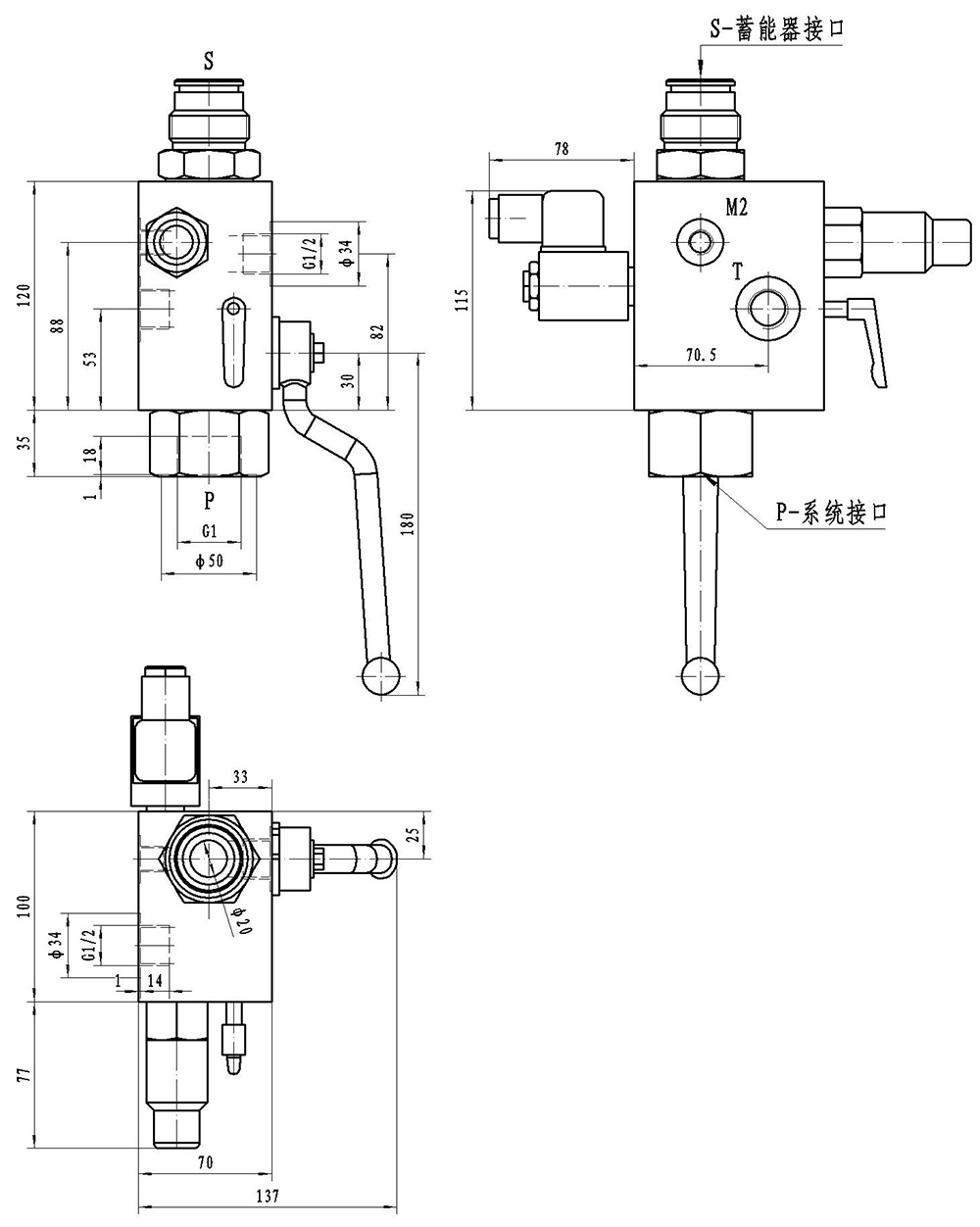

3. Dimensiones
Bloque de válvula de cierre de seguridad SAF10
bloque de válvula de cierre de seguridad SAF20
bloque de válvula de cierre de seguridad SAF32
4.Conector SAF
Conectores para acumuladores de vejiga estándar
| Modelo | Modelo de acumulador | rosca D1 | conentor | número de dibujo |
K |
L1 |
L2 |
D2 |
|
SAF10/20 |
SB330/400-0.5~1L |
G3/4A |
S10 |
1 |
41 |
28 |
15.5 |
—— |
|
SB550/600-1~5L |
G1A |
S11 |
46 |
34 |
16.5 |
—— |
||
|
SB330/400-2.5~5L |
G1 1/4A |
S12 |
37 |
—— |
||||
|
SB330/400-10~50L |
G2A |
S13 |
65 |
44 |
20.5 |
—— |
||
|
SB440/500/600-10~50L |
—— |
|||||||
| conexión de rosca métrica |
M30×1.5 |
S20 |
2 |
41 |
15 |
17.5 |
40 |
|
|
M40×1.5 |
S21 |
55 |
20 |
20.5 |
54 |
|||
|
M50×1.5 |
S22 |
65 |
20 |
20.5 |
64 |
|||
|
SAF32 |
SB330/400-0.5~1L |
G3/4A |
S305 |
3 |
—— |
28 |
58 |
—— |
|
SB550/600-1~5L |
G1A |
S306 |
—— |
34 |
64 |
—— |
||
|
SB330/400-2.5~5L |
G1 1/4A |
S307 |
—— |
37 |
67 |
—— |
||
|
SB330/400/600-10~50L |
G2A |
S309 |
—— |
44 |
74 |
—— |
||
|
SB330/400-10~50L |
S308 |
—— |
115 |
—— |
||||
| conexión de rosca métrica |
M30×1.5 |
S330 |
4 |
—— |
15 |
47 |
45 |
|
|
M40×1.5 |
S340 |
—— |
20 |
51 |
60 |
|||
|
M50×1.5 |
S350 |
—— |
75 |

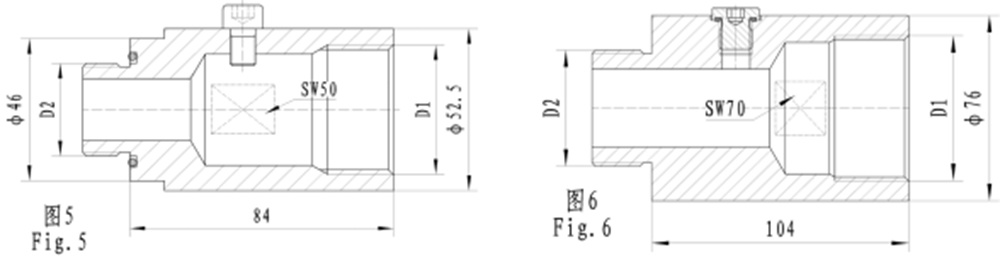

conentor para acumulador de pistón
|
Modelo |
Modelo de acumulador | conentor | número de dibujo | rosca D1 | rosca D2 | conentor S auxiliar |
|
SAF10/20 |
SK10/350-2.5~7.5L |
K406 |
5 |
G1 1/4 |
G1A |
S12 |
|
SK210/350-10~45L |
K408 |
6 |
G2 |
G1 1/2A |
S13 |
|
|
SAF32 |
SK21/350-50~120L |
K409 |
G2A |
S309 |
Las aplicaciones incluyen sistemas hidráulicos convencionales, máquinas herramienta, maquinaria de ingeniería y otros campos. Nuestra compañía tiene un grupo de ingenieros de alto nivel experimentados con doctorados y maestrías en la fabricación hidráulica, mecánica, automatización, y materiales de polímero, y tiene capacidades fuertes de la investigación y desarrollo del nuevo producto. La compañía tiene una amplia gama de producción y operación en el campo de la tecnología mecánica e hidráulica.
Los productos de acumulador producidos por Bukoma Company tienen una buena clasificación en la misma industria en China. La empresa ha obtenido el certificado ASME. Más tarde, hemos obtenido sucesivamente certificado PED, certificado DNV, registro CRN, certificado ISO9001, licencia de fabricación de recipientes a presión y licencia de diseño de recipientes a presión emitida por la Administración General de Supervisión de Calidad, Inspección y Cuarentena. El acumulador producido por nuestra empresa puede adaptarse a las necesidades de uso de diferentes industrias, y puede diseñarse y fabricarse de manera positiva, y los productos se exportan y venden en todo el mundo.
